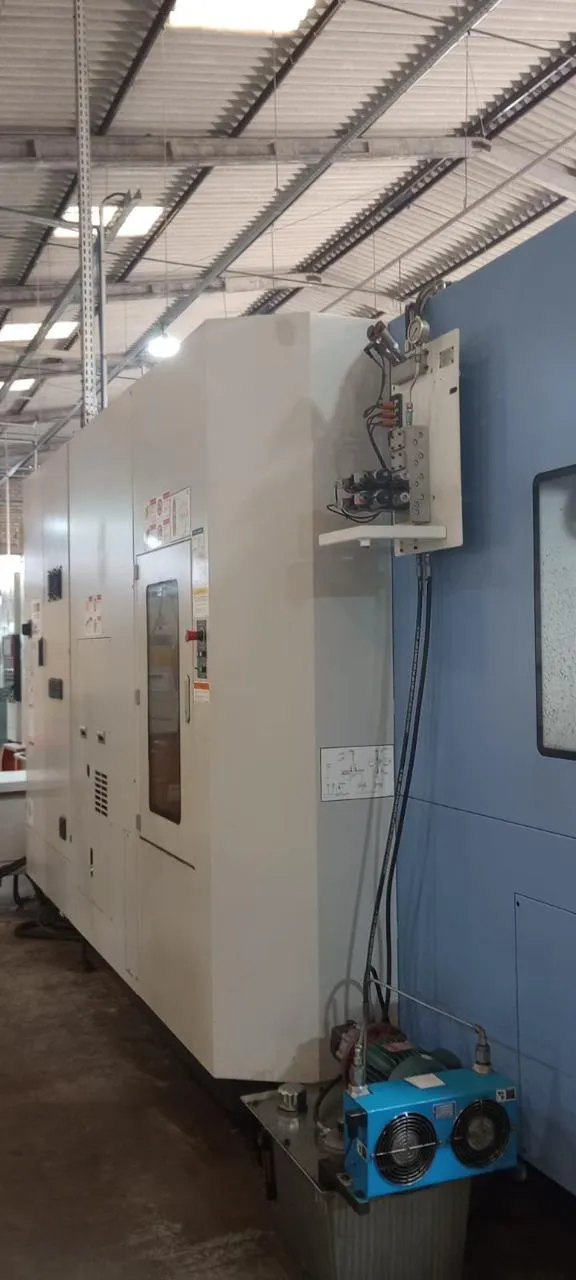

Centro de Usinagem Vertical 5 Eixos Doosan DVF 5000 – Comando Fanuc 31i-B5 | CNC Simultâneo

Descrição Principal:

Centro de Usinagem Vertical 5 Eixos Doosan DVF 5000 com comando Fanuc 31i-B5 especializado para usinagem simultânea. Equipamento de alta tecnologia com mesa basculante/rotativa Ø 500mm e magazine 60 ferramentas, ideal para usinagem complexa de componentes aeroespaciais, moldes e peças de precisão.

Especificações Técnicas:

Características do Centro de Usinagem:

• Marca: Doosan
• Modelo: DVF 5000
• Tipo: Centro de Usinagem Vertical 5 Eixos Simultâneos

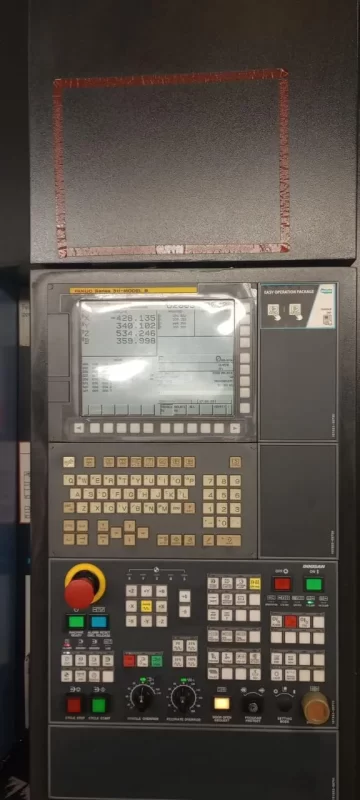

• Comando: Fanuc 31i-B5 com interface 5 eixos
• Configuração: Eixos rotativos A e C integrados

Cursos dos Eixos:

• Eixo X: 625 mm
• Eixo Y: 450 mm
• Eixo Z: 400 mm
• Eixo A: -120° a +30° (basculamento)
• Eixo C: 360° contínuo (rotação)

Mesa de Trabalho:

• Diâmetro: Ø 500 mm
• Tipo: Mesa basculante e rotativa
• Capacidade: Até 400 kg
• Movimentos: Basculamento (A) + Rotação (C)

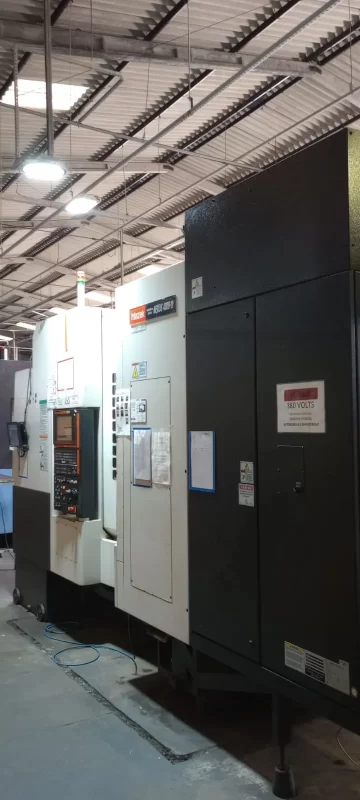

Sistema Spindle:

• Cone: BBT-40
• Rotação: Até 12.000 RPM (opção 18.000 RPM)
• Potência: 18,5 / 22 kW
• Refrigeração Interna: 30 bar (opção 70 bar)

• Sistema de Ferramentas:

• Magazine: 60 posições (opções 40 ou 120)
• Troca Automática: Sistema rápido e preciso
• Compatibilidade: Ferramentas BBT-40

Aplicações e Capacidades:

Usinagem 5 Eixos Simultâneos:

• Componentes aeroespaciais complexos
• Moldes e matrizes de alta precisão
• Peças com geometrias complexas
• Turbinas e impulsores
• Componentes médicos
• Protótipos de alta precisão

Vantagens da Tecnologia 5 Eixos:

• ✅ Usinagem em uma única fixação
• ✅ Redução de setup e tempo de produção
• ✅ Melhor acabamento superficial
• ✅ Acesso a geometrias complexas
• ✅ Maior precisão dimensional
• ✅ Eliminação de operações secundárias

Características Avançadas:

Sistema de Automação:

• Transportador de Cavacos: Incluso
• Troca de Pallets: Opcional (DVF 5000T)
• Refrigeração Avançada: Sistema interno pressurizado
• Comando Fanuc: Interface intuitiva 5 eixos

Dimensões e Instalação:

• Comprimento: 3.700 mm
• Largura: 2.740 mm
• Altura: 3.050 mm
• Peso: 11.500 kg

Tecnologia Doosan:

Qualidade Coreana:

• Estrutura rígida e estável
• Precisão de posicionamento superior
• Tecnologia de ponta em 5 eixos
• Integração perfeita com Fanuc
• Suporte técnico especializado

COD: SCSS 09/09/2025 –
