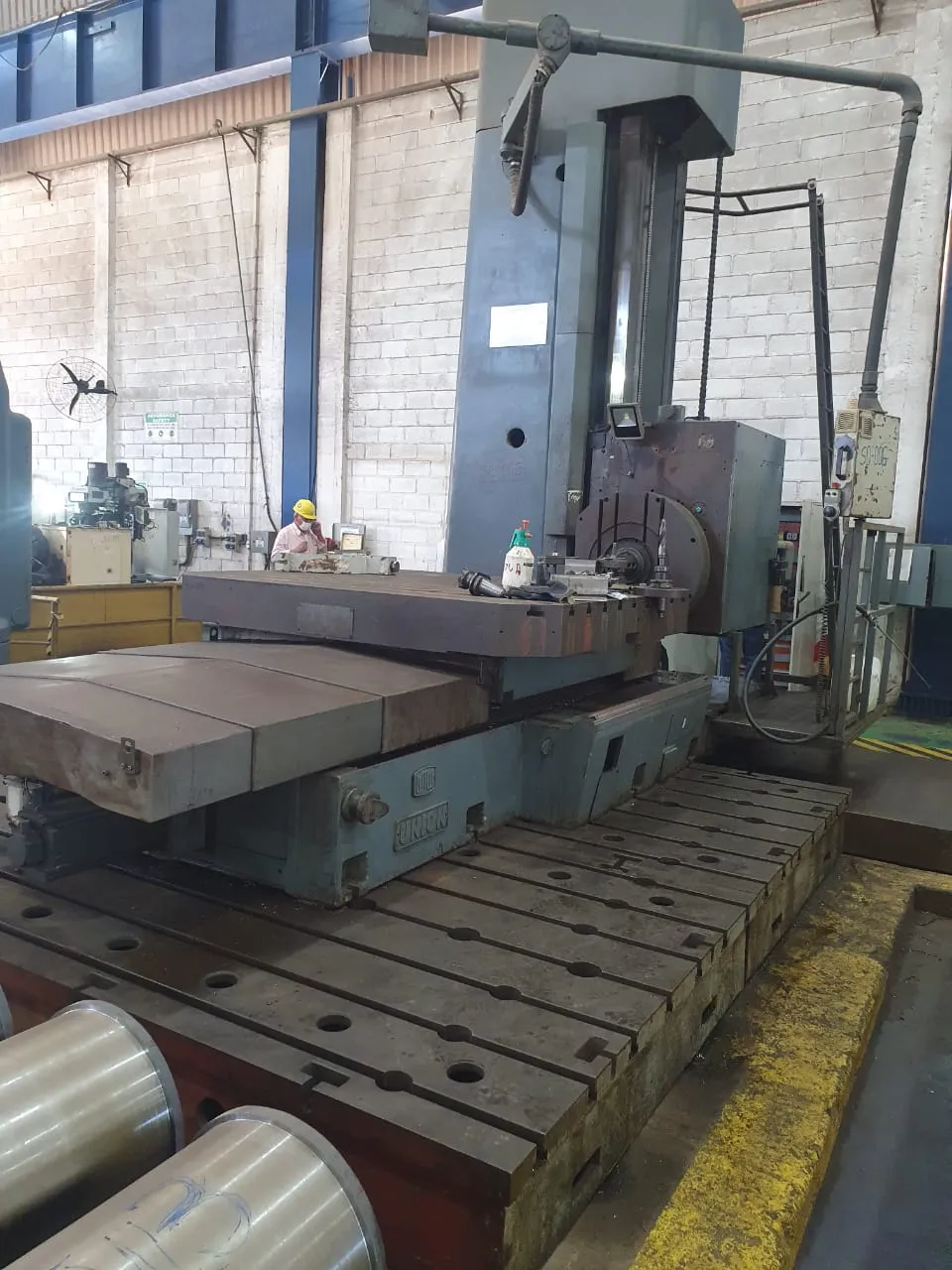

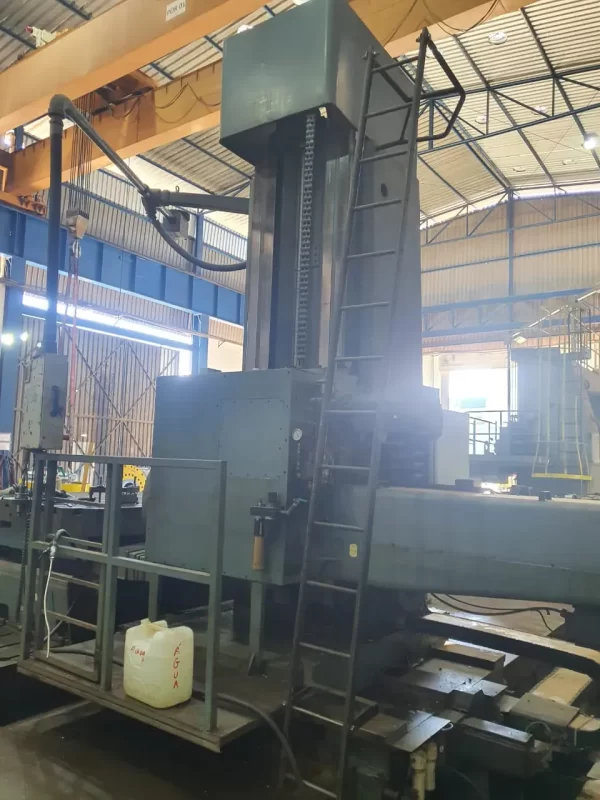

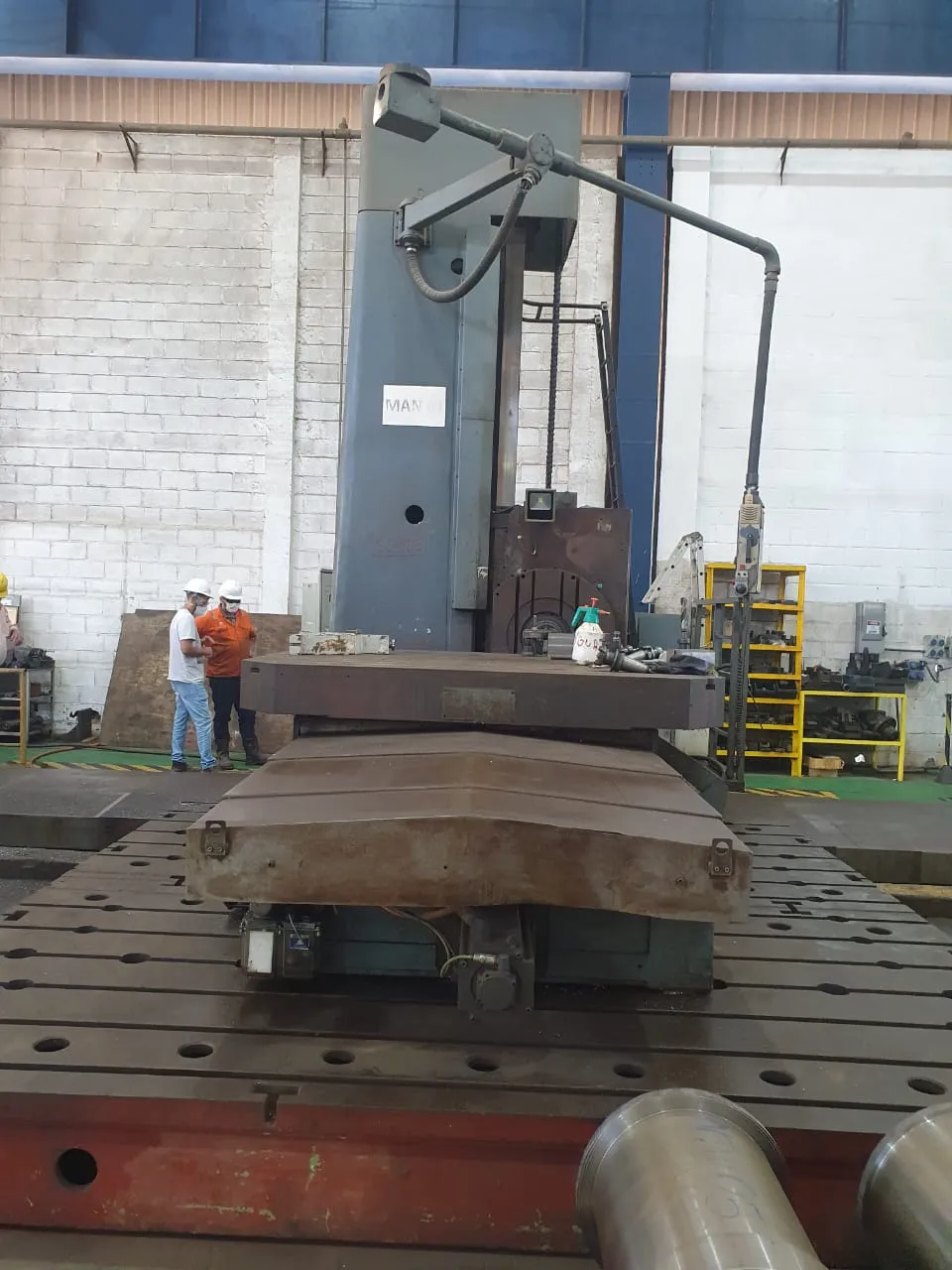

A usinagem de blocos de motores navais, carcaças de turbinas hidrelétricas e válvulas gigantes para o setor de óleo e gás impõe um limite físico intransponível para mandrilhadoras de mesa convencionais. Movimentar peças de dezenas de toneladas sobre eixos cruzados compromete a geometria da máquina e limita a profundidade de corte. A Mandrilhadora Floor Type CNC Union 125/5 inverte essa lógica estrutural: a peça maciça permanece estável sobre a mesa giratória de 15 toneladas, enquanto a coluna da máquina viaja ao longo de um curso de 4.000 mm, garantindo precisão milesimal independentemente do peso do bloco usinado.

Fabricada com a lendária robustez da engenharia europeia, esta máquina é um colosso de 6 eixos controlados. Seu grande diferencial mecânico é a combinação do fuso de 125 mm (Eixo W) com o avanço do canhão (Eixo U de até 1.050 mm). Essa arquitetura permite que a ferramenta alcance o interior de cavidades extremamente profundas sem sofrer deflexão (flambagem), mantendo a rigidez necessária para desbastes agressivos e mandrilhamentos de alta precisão.

Gerenciada pelo confiável comando Fagor, a máquina oferece a interface ideal para programar ciclos complexos de usinagem em peças de grande porte. Equipada com mesa giratória indexada de 1.800 x 2.000 mm, ela permite usinar múltiplas faces de uma mesma carcaça em um único setup. É o investimento estratégico definitivo para indústrias de base que buscam absorver os contratos mais pesados e lucrativos do mercado de usinagem.

Ficha Técnica Oficial:

• Fabricante: Union
• Modelo: 125/5
• Tipo de Equipamento: Mandrilhadora Floor Type CNC (Coluna Móvel)
• Comando CNC: Fagor
• Diâmetro do Fuso Principal: 125 mm
• Quantidade de Eixos: 6 Eixos Controlados
• Curso Longitudinal da Coluna (Eixo X): 4.000 mm (2.030 + 2.030 mm)
• Curso Vertical do Cabeçote (Eixo Y): 1.780 mm acima / 170 mm abaixo
• Curso Transversal (Eixo Z): 1.050 mm (com mesa giratória) / 1.700 mm (sem mesa giratória)
• Curso do Fuso (Eixo W): 350 mm
• Curso do Canhão (Eixo U): 0 a 1.050 mm
• Dimensões da Mesa Giratória: 1.800 x 2.000 mm
• Capacidade de Carga na Mesa: 15.000 Kg (15 Toneladas) – Indexada
• Condição: Usada, operacional e disponível para avaliação técnica.

Diferenciais Produtivos e de Negócio:

• Arquitetura Floor Type (Coluna Móvel): Ao isolar o peso da peça do sistema de movimentação principal (Eixo X), a máquina preserva seus fusos de esferas e guias lineares/barramentos. Você usina uma peça de 15 toneladas com a mesma dinâmica e precisão que usinaria uma peça de 100 kg.
• Mesa Giratória de 15 Toneladas: O setup de peças superpesadas consome horas de ponte rolante e alinhamento. A mesa giratória indexada permite que o operador fixe o bloco bruto uma única vez e rotacione a peça via comando CNC para usinar as quatro faces laterais, garantindo esquadrejamento perfeito e zerando o tempo de máquina parada.

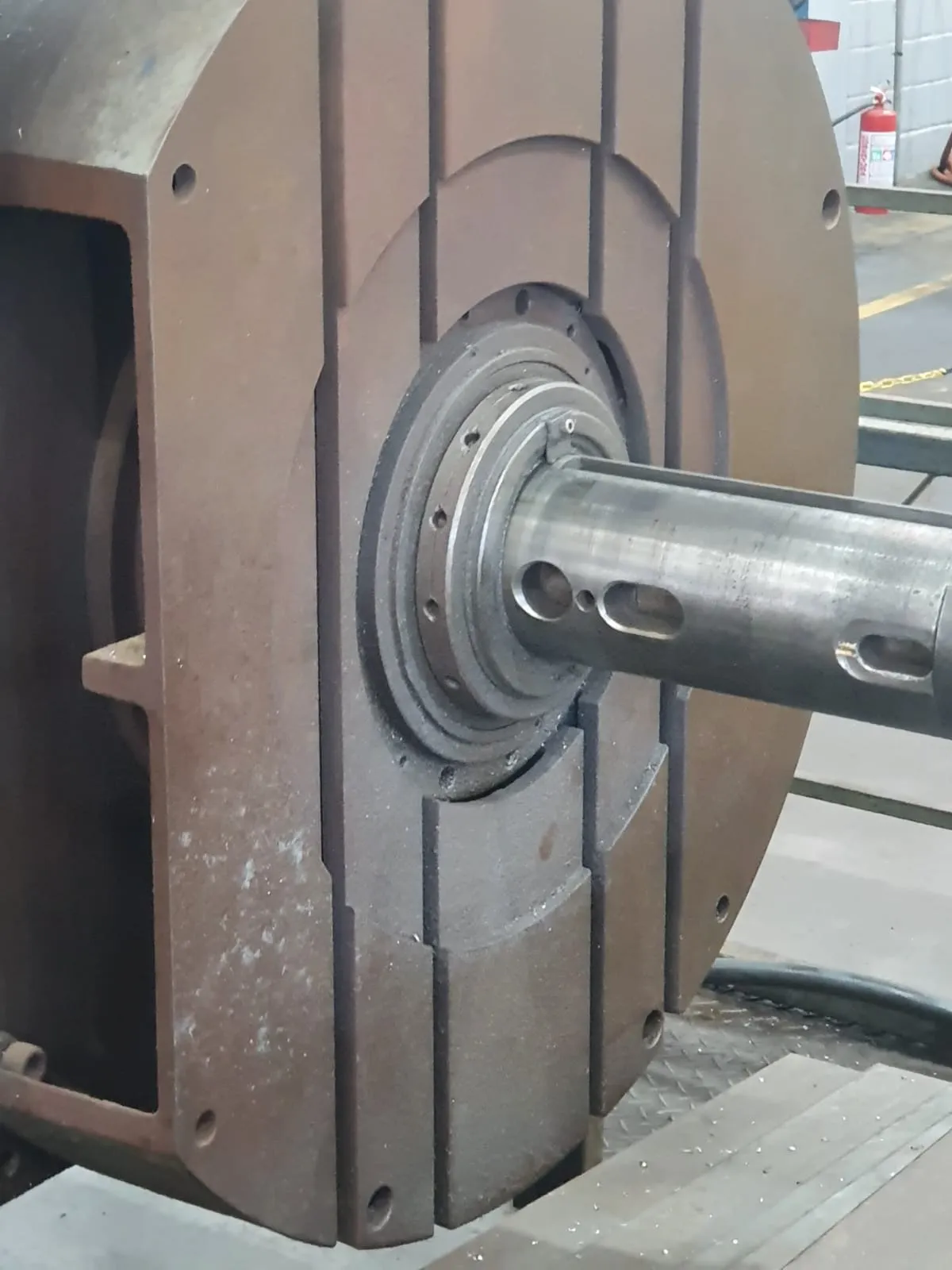

• Cinemática Fuso + Canhão (Eixos W e U): Em carcaças profundas, estender apenas o fuso gera vibração. O avanço do canhão (Eixo U) projeta todo o mancal de suporte para frente (até 1.050 mm), apoiando o fuso de 125 mm muito mais perto da zona de corte. Isso viabiliza o uso de cabeçotes de facear pesados no interior da peça.

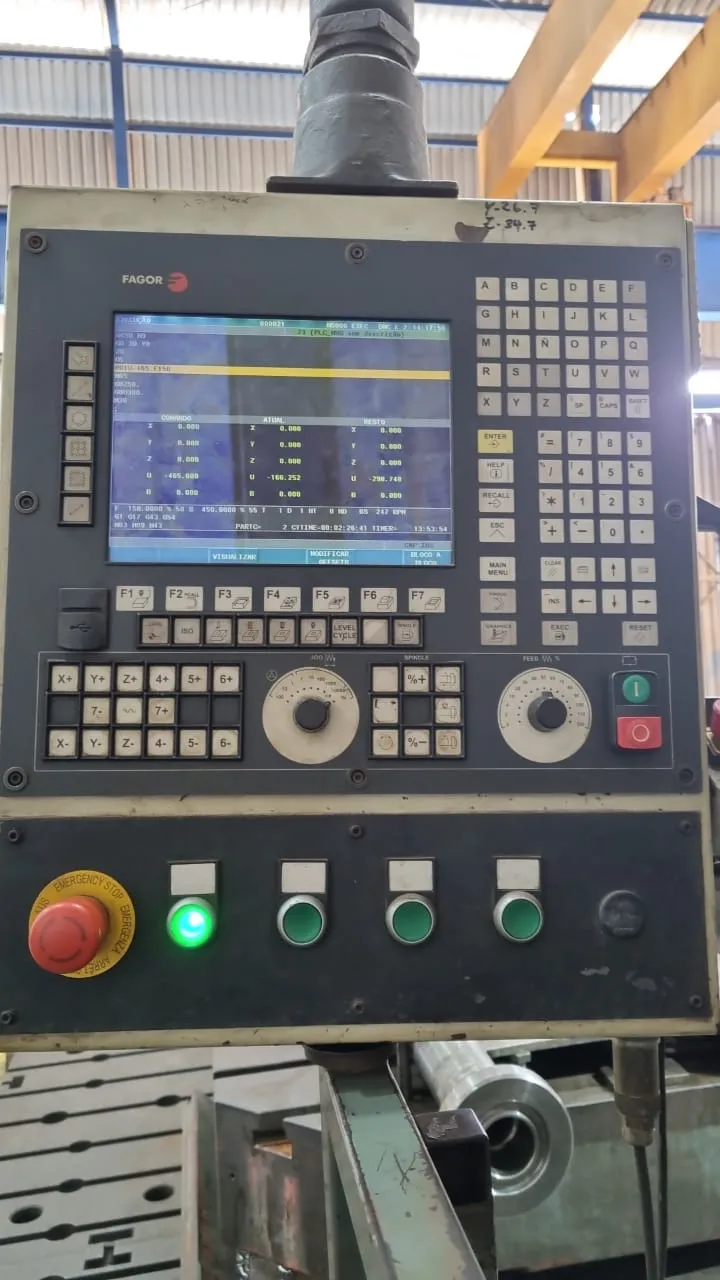

• Comando Fagor em 6 Eixos: O controle simultâneo de 6 eixos em uma máquina deste porte exige um processador robusto. O comando Fagor entrega a confiabilidade necessária para gerenciar o sincronismo entre a coluna, o cabeçote, o fuso, o canhão e a mesa giratória, com interface amigável para o operador.

Perguntas Frequentes (FAQ):

1. Qual a diferença entre o Eixo Z e o Eixo W nesta máquina? Na arquitetura Floor Type, o Eixo Z refere-se ao movimento de aproximação da coluna (ou da base da coluna) em direção à peça. O Eixo W refere-se exclusivamente à saída telescópica do fuso de mandrilar (a barra de 125 mm) de dentro do cabeçote. Trabalhar com ambos permite um alcance extraordinário.

2. A mesa giratória indexada suporta operações de fresamento pesado? Sim. A mesa indexada possui um sistema de travamento mecânico/hidráulico extremamente robusto. Uma vez posicionada no ângulo desejado, ela se trava rigidamente à base, permitindo que a máquina execute operações de fresamento de face (desbaste) com alto torque sem que a mesa sofra qualquer rotação indesejada.

3. O que significa “1.780 mm acima / 170 mm abaixo” no Eixo Y? Isso indica o curso vertical do cabeçote em relação ao nível zero (geralmente o centro da mesa ou a placa de piso). A capacidade de descer 170 mm “abaixo” do nível de referência é vital para usinar as bases e os pés de fixação de grandes carcaças sem precisar calçar a peça excessivamente.

A usinagem de peças de 15 toneladas exige uma máquina que não conheça limites estruturais. Escale a sua capacidade para o nível superpesado hoje mesmo.
